【小胖實測】innowatt 鴻海製造 蘋果認證MFi Lightning、USB3.1 Type-C 線材 轉接器

innowatt官方臉書
https://www.facebook.com/innowattclub
Pchome24H innowatt賣場
http://24h.pchome.com.tw/store/DYAP0B
Pchome24H 目前任2件79折》innowatt
http://24h.pchome.com.tw/store/?q=/A/68515

台灣innowatt成立於2014年春季,鴻海 富士康工廠是innowatt的OEM/ODM合作夥伴
這次測試線材的外盒上面 都有標示【Foxconn PRODUCT】

innowatt MFi 蘋果認證  Lightning 270cm 充電線 傳輸線 iPhone7/7PLUS、 6s / iPhone 6s Plus
innowatt MFi TOUGH 耐折彎尼龍編織傳輸線(100cm/金)
innowatt USB3.1 Type-C to USB Adapter 轉接器 尼龍編織線材
innowatt USB3.1 Type-C to USB Cable 尼龍編織線材



第一次拿到手,光是外包裝紙盒,就很值得細細把玩,每個開孔都有其特殊設計。
測試各項數據都很優秀,線材材質方面 編織線 耐用度也很好。
不辜負全球最大代工廠 鴻海 富士康 的美名。
測過不少線材,做工手感 得用手親自觸摸把玩,才能了解,innowatt都屬上乘

蘋果 270cm線材 比較粗 這是必要之惡,iphone盒裝附的是100cm標準線材,
為了 270cm還要達到相同的充電電流,只能把線徑加粗。
左:iphone 盒附線、中:innowatt 100cm、右:innowatt 270cm




其中三條編織線材,採用複合式接頭內部塑膠外部金屬,之前的經驗因為兩種材質,用黏膠結合,容易脫落不耐用,經過詢問innowatt複合材質接頭,重新開模打造(鴻海富士康模具起家的,打造專屬模具不算個事),利用卡榫ㄧ凹一凸,改善以往複合接頭脫膠不耐用的缺點。


外盒開孔都有很巧思
innowatt MFi 蘋果認證  Lightning 270cm 充電線 傳輸線


紙盒還可以展開,並用磁吸外盒說明
innowatt USB3.1 Type-C to USB Adapter 轉接器 尼龍編織線材


側邊90度開孔,很少見,可以清楚看到產品接口
innowatt USB3.1 Type C to USB Cable 尼龍編織線材

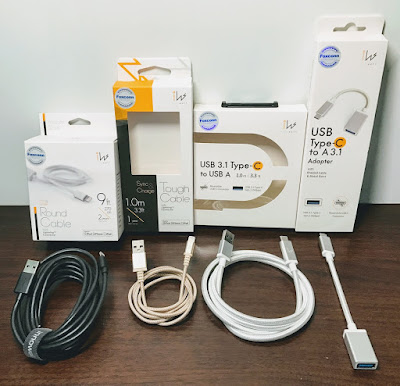

全部拆出來
innowatt MFi 蘋果認證  Lightning 270cm 充電線 傳輸線 iPhone7/7PLUS、 6s / iPhone 6s Plus
innowatt MFi TOUGH 耐折彎尼龍編織傳輸線(100cm/金)
innowatt USB3.1 Type-C to USB Cable 尼龍編織線材
innowatt USB3.1 Type-C to USB Adapter 轉接器 尼龍編織線材


辨識蘋果線是否使用MFI 驗證 有三大方法:
第一:充電電流法
第二:電流法
第三:電壓法

第一:充電電流法
使用ipad 原廠12W充電器 對ipad 充電,可以測到接近2.4A 充電電流
innowatt MFi 蘋果認證  Lightning 270cm 充電線:2.33A
innowatt MFi TOUGH 耐折彎尼龍編織傳輸線:2.33A



第二:電流法

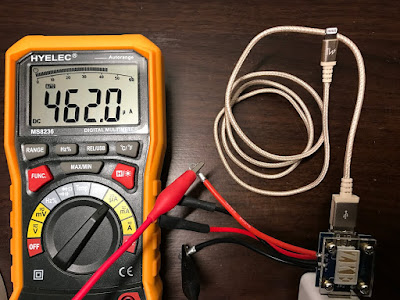

使用 萬用表 測試待機電流 450µA附近
代表有使用蘋果原廠MFI 晶片
innowatt MFi 蘋果認證  Lightning 270cm 充電線:417.9µA
innowatt MFi TOUGH 耐折彎尼龍編織傳輸線:462.0µA



第二:電流法
使用 高精度USB電流表 測試待機電流0.4mA附近,
代表有使用蘋果原廠MFI 晶片
innowatt MFi 蘋果認證  Lightning 270cm 充電線:0.4mA
innowatt MFi TOUGH 耐折彎尼龍編織傳輸線:0.5mA



第三:電壓法(目前只有此方法 最準確,還沒有山寨可以達到)

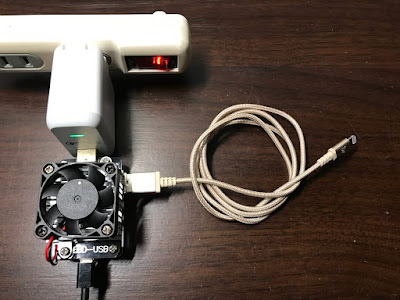

QC3.0 充電器 搭配 ZKE EBD-USB+ 測試6.25V附近過電壓斷電流保護
沒有QC3.0,用QC2.0 的9V也可以測出來

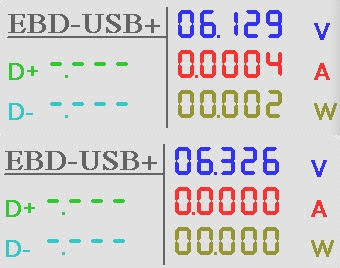

innowatt MFi 蘋果認證  Lightning 270cm 充電線:6.326V 過電壓斷電流保護

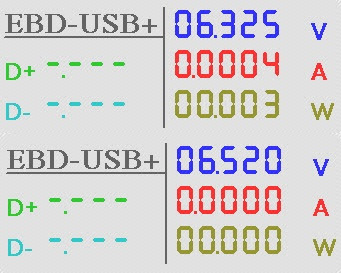

innowatt MFi TOUGH 耐折彎尼龍編織傳輸線:6.520V 過電壓斷電流保護




Type-C 電流測試:3A、3.3A 都輕鬆上去,受限於充電器5V輸出 無法往上測試
innowatt USB3.1 Type-C to USB Cable 尼龍編織線材



對Type-C 行動電源充電:12V 1.65A 20W
innowatt USB3.1 Type-C to USB Cable 尼龍編織線材


對Type-C 行動電源充電:12V 1.72A 20W
innowatt USB3.1 Type-C to USB Adapter 轉接器 尼龍編織線材
innowatt USB3.1 Type-C to USB Cable 尼龍編織線材


Type-C 外接Plextor EX1 Plus 128GB USB3.1 TypeC SSD MLC 傳輸測試,
讀439MB/s 寫388MB/s
innowatt USB3.1 Type-C to USB Cable 尼龍編織線材







Type-C 外接SSD 傳輸測試,穩穩上429MB/S
innowatt USB3.1 Type-C to USB Cable 尼龍編織線材




innowatt USB3.1 Type-C to USB Adapter 轉接器 尼龍編織線材

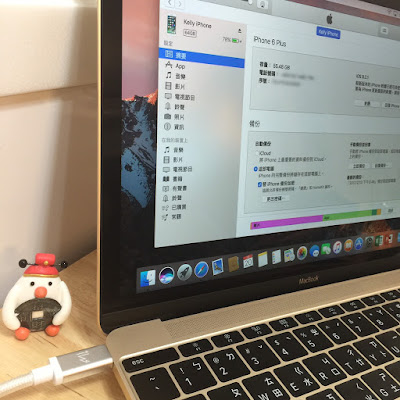

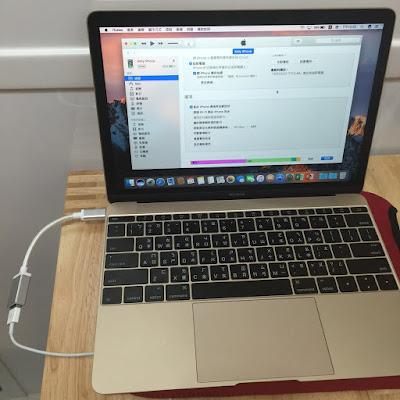

感謝Kelly Hsu 提供 使用照片
